Серия GW-R

Двухплитный термопластавтомат для многокомпонентного литья

Запросить расценки
Двухплитный термопластавтомат для многокомпонентного литья
  • Описание
  • Области применения
  • Основные компоненты
  • Особенности
  • Характеристика
  • Частые вопросы
Двухплитный термопластавтомат для многокомпонентного литья
Технические параметры
Термопластавтомат с усилием смыкания 1000-2900 тонн для изготовления разноцветных крупногабаритных пластмассовых изделий

Данное оборудование предназначено для точного изготовления крупных разноцветных изделий из пластмасс. В нем используются усовершенствованные линейные направляющие, снижающие трение при открытии и закрытии пресс-формы, что значительно повышает скорость и эффективность работы. Наша машина может легко справляться со сложными производственными задачами, обеспечивая точное и стабильное производство с усилием смыкания от 1000 до 2900 тонн.

Устройство впрыска
  • Ход цилиндра впрыска: 220-450 мм
  • Объем впрыска: 318-2604 г
  • Давление впрыска: 1737-2882 кгс/см²
  • Скорость впрыска: 177-675 г/с
Устройство смыкания
  • Усилие смыкания: 1000-2900 тонн
  • Ход выталкивателя: 200-300 мм
Электросистема
  • Мощность насосного двигателя: 30-52*2 кВт
  • Мощность электронагревателя: 18.2-50.7 кВт
  • Система привода: гидравлическая/ гибридная
Области применения

Этот двухплитный термопластавтомат для многокомпонентного литья подходит для отраслей, требующих изготовления крупных и сложных изделий, таких как автомобильные компоненты, бытовая техника и мебель. Он отлично подходит для таких областей, как изготовление интегрированных пластиковых плафонов для фонарей, автомобильных задних фонарей, окон и больших автомобильных панелей. Способность работать со сложными многоцветными изделиями и материалами из различных компонентов делает его ценным приобретением для производителей, стремящихся к инновациям и расширению ассортимента своей продукции.

Образцы пластмассовых изделий, отлитых на данном оборудовании
  • Двухцветная задняя фара
    Двухцветная задняя фара
  • Направляющая планка дневных ходовых огней
    Направляющая планка дневных ходовых огней
  • Трехцветная задняя фара
    Трехцветная задняя фара

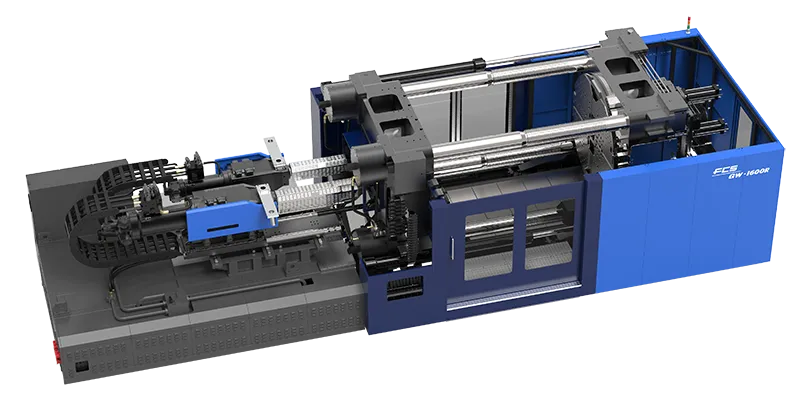

Полностью электрический термопластавтомат
Основные компоненты
Большие зажимные элементы

Данная система обеспечивает надежное и прочное закрытие пресс-формы с умным позиционированием зажимных элементов, поддерживая сильное усилие смыкания, критически важное для производства точных и бездефектных изделий.

Устройство смыкания

Спроектированное с использованием анализа конечных элементов, устройство смыкания данной машины обеспечивает равномерное распределение напряжения между машиной и пресс-формами, что продлевает срок ее службы и повышает качество конечных изделий.

Модернизированная система управления

Интеграция современной системы управления, включающей статистическое управление процессами (SPC) производства и возможности удаленного мониторинга, повышает эффективность управления производством и обеспечивает долговечность пресс-форм благодаря специальным защитным функциям.

Энергосберегающая сервосистема

Система, оснащенная сервоприводом, снижает потребление энергии на 30-70%, демонстрируя приверженность нашего оборудования экологичным методам производства без ущерба для общей производительности.

Эффективное устройство впрыска

Оснащенная двумя независимыми трубками для синхронного впрыска материала, данная установка сокращает время циклов производства и увеличивает общую производительность, а специальная обработка винтов и трубок сводит к минимуму износ и образование коррозии

Оптимизированная конструкция трубопроводов

Прямой основной трубопровод минимизирует потери давления масла, обеспечивая более рациональную и эстетичную конструкцию, что упрощает монтаж и обслуживание.

Особенности
  • Машина имеет X-образную компоновку, оптимизирующую рабочее пространство и обеспечивающую гибкость производственных процессов
  • Оснащенная высокоточной технологией управления с замкнутым контуром, каждая наша установка гарантирует стабильное качество конечной продукции и точную повторяемость однородных процессов
  • Четыре адаптируемых устройства впрыска позволяют машине эффективно обрабатывать многоцветные изделия и различные материалы без необходимости замены или перемещения данных устройств
  • Поворотный стол большого диаметра поддерживает тяжелые пресс-формы весом до 25 тонн, а уникальная конструкция подшипников обеспечивает повышенную устойчивость и грузоподъемность
  • Поворотный стол управляется серводвигателями, что обеспечивает высокую скорость работы и точную двухпозиционную блокировку для выполнения сложных многокомпонентных задач
  • Технология пропорционального клапана используется для точного перемещения пресс-формы, что повышает скорость ее открытия и закрытия и плавность хода
  • Конструкция машины включает в себя высокопрочную скользящую опору, повышающую стабильность и несущую способность подвижной плиты
  • Двухплитное зажимное устройство с выдвижной стойкой облегчает замену пресс-форм, сокращая занимаемое пространство и повышая эффективность работы
  • Модульная конструкция облегчает техническое обслуживание оборудования, а его отдельные компоненты доступны и просты в обслуживании, что сокращает время простоя и повышает эффективность рабочего процесса
Характеристики
Модель Единица GW-1000R GW-1600R GW-2900R
Устройство впрыска Тип - 1301 3261 1301 3261 5001 1301 3261 5001
Диаметр винта мм 45 50 60 70 45 50 60 70 80 90 45 50 60 70 80 90
Ход впрыска мм 286 286 340 400 286 286 340 400 450 450 286 286 340 400 450 450
Теоретический объем впрыска см³ 455 561 961 1539 455 561 961 1539 2261 2861 455 561 961 1539 2261 2861
Вес впрыска (PS) g 414 511 874 1400 414 511 874 1400 2057 2604 414 511 874 1400 2057 2604
Давление впрыска кгс/см² 2765 2240 2882 2117 2765 2240 2882 2117 2198 1737 2765 2240 2882 2117 2198 1737
Скорость впрыска г/с 177 218 334 455 177 218 334 455 489 619 188 232 334 455 533 675
Расстояние между поперечной связью мм 710 710 710
Устройство зажима пресс-формы Сила зажима формы тонна 1000 1600 2900
Ход зажима формы мм 2200~1400 2400~1500 3500~2200
Толщина формы мм 550~1350 700~1600 900~2200
Расстояние между поперечной связью (H×V) мм 1260×1130 1530×1380 2300×1900
Плита формы (H×V) мм 1860×1630 2200×2040 3200×2800
Effective Ход выталкивания ① мм 200 200 300
Сила выталкивания тонна 46.2 46.2 46.2
Диаметр поворотного стола ② мм 1600 2030 2800
Макс. диаметр вращения формы мм 1770 2150 3100
Электрооборудование Макс. мощность двигателя насоса кВт 30 45+30 30 45+30 45+30 52 52*2 52*2
Регулятор температуры набор (0-400℃)×6 (0-400℃)×6 (0-400℃)×6 (0-400℃)×6 (0-400℃)×6 (0-400℃)×6 (0-400℃)×6 (0-400℃)×6
Мощность нагревателя кВт 18.2 22 39 18.2 20 39 50.7 18.2 22 39 50.7
Другое Габариты оборудования (Д×Ш×В) мм 11000×3600×3000 2270×3700×3160 15400×5060×4000
Емкость масляного бака литр 2200 2200 2500
Вес тонна 65 90 175
Макс. давление системы кгс/см² 140 140 Mold clamping 175 / injection140
Подробности смотрите в PDF-файле.

Двухплитный термопластавтомат FCS серии GW-R оснащен зажимным устройством и несколькими узлами впрыска. Это оборудование предназначено для сложных процессов литья, включая литье комбинированных мягко-твердых материалов. Серия GW-R отлично подойдет для производства автомобильных деталей, спортивного инвентаря, товаров народного потребления и различных материалов для систем водоснабжения.

Да, двухплитный термопластавтомат может быть сконфигурирован для пятицветного литья. Для этого потребуются дополнительные литьевые узлы и многопозиционные пресс-формы. Важно заранее, на этапе закупки, предусмотреть необходимые интерфейсы и свободное пространство.

Гидравлическая система термопластавтомата отличается особой структурой, способной снижать давление, благодаря чему уровень рабочего шума снижается ниже 70 дБ.
