Решения для систем литья под давлением

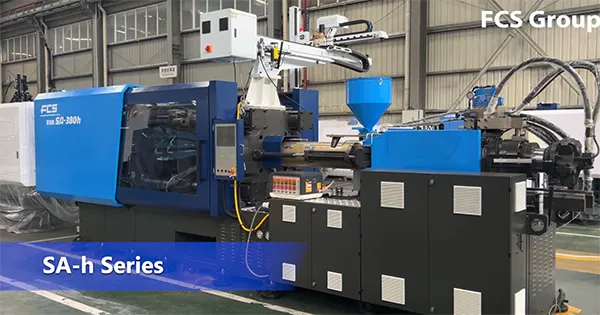

Серия SA-h

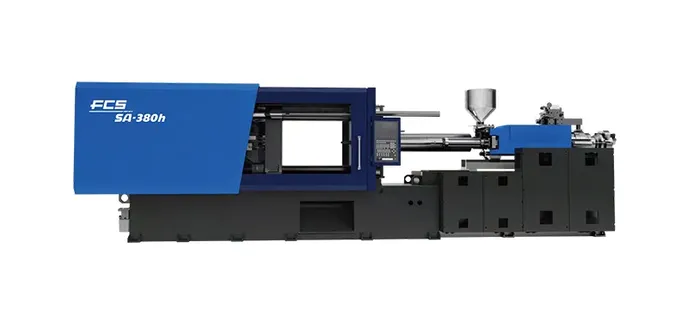

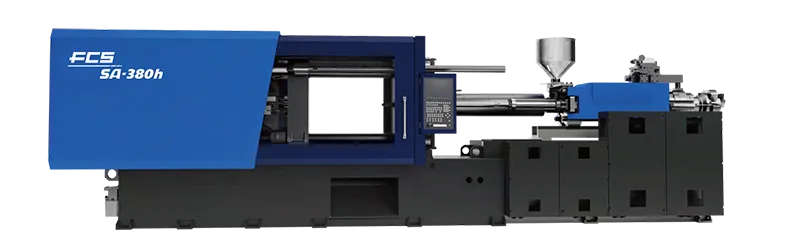

Термопластавтомат для литья пластиковых тонкостенных изделий
Термопластавтомат для литья пластиковых тонкостенных изделий - новейшая разработка компании FCS, спроектированная специально для производства тонкостенной упаковки. Данное оборудование оснащено высокопроизводительной сервогидравлической системой, позволяющей экономить порядка 30-70% электроэнергии. Машина также оснащена пропорциональным клапаном, обеспечивающим быстрое реагирование и точное позиционирование пресс-формы с продолжительностью данного цикла всего 1 мс. Колебания температуры строго контролируются в пределах ±1°C с помощью ПИД-регулятора температуры, а усилие смыкания составляет от 170 до 600 тонн.

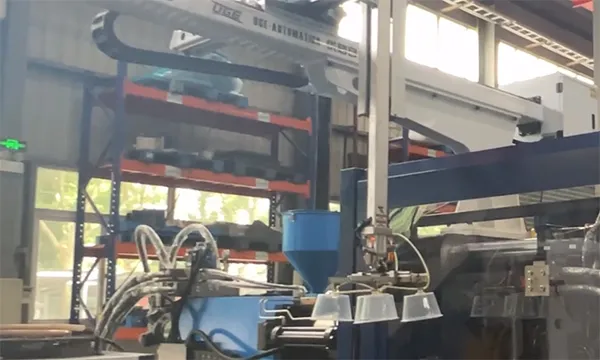

Идеально подходит для литья под давлением пищевых упаковок, пластмассовых лотков, стаканчиков и медицинских изделий.
Образцы пластмассовых изделий, отлитых на данном оборудовании
Ведерко для шоколада с IML-этикеткой и крышкой
Одноразовые пластиковые столовые приборы
Одноразовый пластиковый стаканчик
Бенто-бокс
Контейнер для соуса
Коробка для еды на вынос
Пробирка для сбора крови

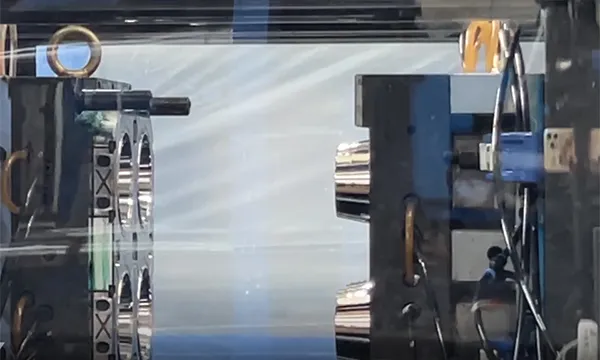

Обладает жесткой формовочной пластиной, что сводит к минимуму упругую деформацию и снижает необходимое для удержания пресс-формы усилие смыкания. Оснащено высокоскоростными пропорциональными клапанами для более быстрого реагирования, более точного позиционирования пресс-формы и сокращения времени производственного цикла.
Стандартная конфигурация включает в себя высокопроизводительную сервосистему, обеспечивающую максимальное время отклика до 40 м/с. Модульная конструкция системы упрощает техническое обслуживание и поддерживает двухконтурную работу для максимальной эффективности ваших производственных циклов.
Машина оснащена трубками для подачи материала без сварных швов, что снижает риск протечек масла и повышает чистоту масляных каналов, тем самым продлевая срок службы машины.
Платформа и основание устройства для впрыска перемещаются по двойным линейным направляющим, что снижает сопротивление трению и повышает точность литья. Одноцилиндровая конструкция системы впрыска со средней инерцией обеспечивает ее быстрый запуск и высокую повторяемость однородных процессов.

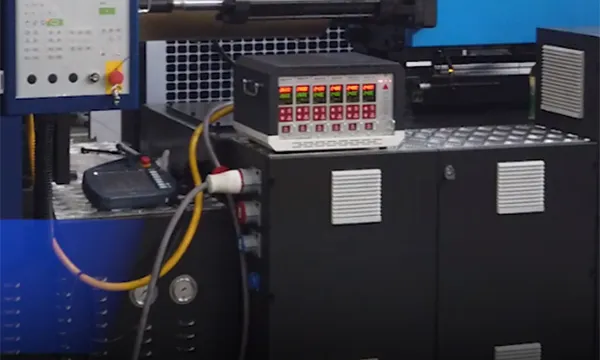

В стандартную комплектацию входят инфракрасные нанонагреватели, обеспечивающие быстрый нагрев, оптимальное удержание тепла и экономию энергии более чем на 30%. ПИД-регулятор температуры обеспечивает точность в пределах ±1°C. Нанонагреватели, благодаря своей конструкции с высоким соотношением длины к диаметру (L/D) и шнеку с интенсивным перемешиванием, обеспечивают высокую эффективность пластификации.

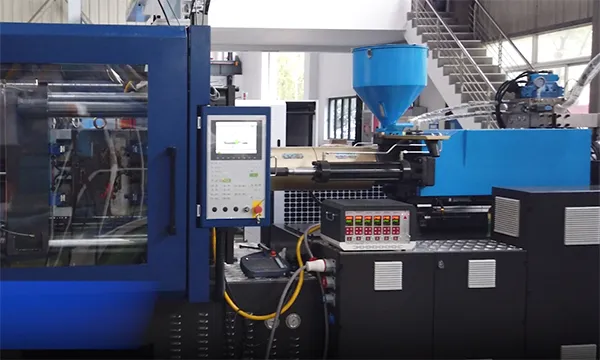

В стандартную комплектацию входит передовая система управления KEBA. Цикл сканирования рабочего режима составляет менее 1 мс.
Система отличается эргономичной структурой, а также имеет комплексные функции мониторинга данных и изображений.
| Модель | Единица | |||||
| Устройство впрыска | Тип | - | 400 | 770 | 1000 | 1100 |
| Диаметр винта | мм | 40 | 50 | 58 | 60 | |
| Ход винта | мм | 190 | 230 | 230 | 230 | |
| Теоретический объем впрыска | см³ | 239 | 452 | 608 | 650 | |
| Вес впрыска (PS) | грамм | 217 | 411 | 553 | 592 | |
| Давление впрыска | кгс/см² | 1663 | 1710 | 1707 | 1712 | |
| Скорость впрыска | мм/сек | 365 | 395 | 475 | 515 | |
| Скорость впрыска | см3/сек | 460 | 778 | 1260 | 1459 | |
| Устройство зажима пресс-формы | Сила зажима формы | тонна | 170 | 290 | 460 | 600 |
| Ход зажима формы | мм | 430 | 550 | 750 | 820 | |
| Толщина формы | мм | 180~520 | 220~580 | 280~730 | 300~850 | |
| Расстояние между поперечной связью (H×V) | мм | 470×410 | 580×515 | 720×720 | 830×750 | |
| Плита формы (H×V) | мм | 745×655 | 875×875 | 1090×1090 | 1230×1150 | |
| Ход выталкивания | мм | 135 | 140 | 140 | 180 | |
| Сила вытелкивания | тонна | 6.7 | 8.8 | 8.8 | 13 | |
| Электрооборудование | Макс. мощность двигателя насоса | кВт (380 В) | 58 | 46.2+46.2 | 63.5+63.5 | 63.5+63.5+37 |
| Мощность нагревания | кВт | 10 | 20.4 | 32.6 | 33 | |
| Другие | Габариты оборудования (Д×Ш×В) | мм | 4900×1430×2100 | 6590×1630×2120 | 7850×1950×2080 | 8610×2170×2200 |
| Емкость масляного бака | литр | 260 | 500 | 580 | 630 | |
| Вес оборудования | тонна | 5.5 | 11 | 18.5 | 26 | |
